JX-9114-TH-B_EDP信号4K驱动板 4K便携显示驱动方案HDMI+USB+TYPEC一线通手机镜像投屏

评论:0
晶心型号 JX-9114-TH-B_EDP
品牌 晶心品牌
产品类型 超薄4K驱动板
分辨率 4K
输入接口 HDMI+USB
液晶屏 EDP信号液晶屏
价格
0.00
产品详情
产品评论(0)

QQ:429260605 QQ:429260605 手机:13077816695微信同号

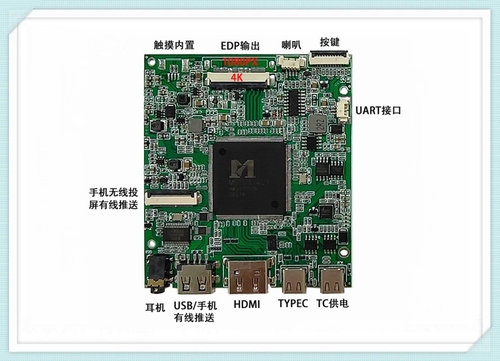

JX-9114-TH-B_EDP信号4K驱动板 4K便携显示驱动方案HDMI+USB+TYPEC一线通手机镜像投屏


该产品定位高端的 EDP 4K@60Hz高清MONITOR方案,采用MSTAR 单芯片电视处理IC,具有画质好,功能多,接口丰富,系统成熟等特点,支持手机无线投屏,有线推送,支持到2K/4K EDP屏(3840*2160),主要针对21”及以下尺寸监控/便携式产品设计。

多画面显示,同一个屏,最多同时显示3路视频信号。

输入信号: HDMI(1.4 )X1,手机无线投屏, Type-Cx1 ,USBx1(有线推送)(使用Type-C做输入源时;可扩展用于鼠标,键盘,TOUCH控制PC,PC的HDMI做输入源时,需要用USB转Type-C的线接到Type-C接口方可扩展用于鼠标,键盘,TOUCH控制PC,根据客户需要选择)

TYPE-C输入功能。

反向充电

手机无线投屏,有线推送

8lane edp 输出。

模拟音频功放:**输出功率2X1W(8 欧)。

支持屏分辨率,1920x1080@144MHZ, 3840x2160@60MHZ,EDP信号输出驱屏。

便携式超薄设计,**厚度6mm

多国OSD菜单语言。



主要技术参数

视频

手机无线投屏,有线推送,触摸蓝牙反控

480i、480p、576i、576p、720p、1080i、1080p


HDMI1

480i、480p、576i、576p、720p、1080i、1080p


Type-c

480i、480p、576i、576p、720p、1080i、1080p,4K(60hz)


音频频率响应

±3dB

声音

左右声道分离度

70dB


失真(THD)

1.5~2%


信噪比(S/N)

80 dB

功放

2 *1、2W(8Ω)

电源

输入电压

12V


待机电流

40MA

OSD语言

中文 英语 德语 法语 俄语 意大利语 西班牙语 阿拉伯语 波斯语等可选语言

开机/通道切换时间

8—20秒

按键功能

POWER/MENU/SOURCE/ LEFT/RIGHT



M9114-B_V1.6规格书.pdf
