【创新双LVDS输出】JX-V53-UHV-2LVDS驱动板：一板双屏，高效显示解决方案

在当今多媒体显示与工业控制领域，多屏同步显示需求日益增长。无论是商业广告机、安防监控大屏，还是工业人机界面，高效、稳定、兼容性强的显示驱动方案成为关键。深圳市晶心石英技术有限公司推出的JX-V53-UHV-2LVDS V1.0驱动板，以其双路LVDS输出的独特设计，成功实现“一板驱动双屏”，为用户带来前所未有的多屏显示体验。

一、什么是双LVDS输出？为什么它如此重要？

LVDS（Low Voltage Differential Signaling）是一种低压差分信号传输技术，广泛用于液晶屏与驱动板之间的数据传输。传统驱动板通常仅支持单路LVDS输出，只能驱动一块屏幕。而JX-V53-UHV-2LVDS驱动板突破技术壁垒，集成两路独立的LVDS输出接口，可同时连接并驱动两块液晶屏，极大节省了系统成本与空间布局复杂度。

二、JX-V53-UHV-2LVDS驱动板核心优势

1. 双路LVDS输出，一板双屏

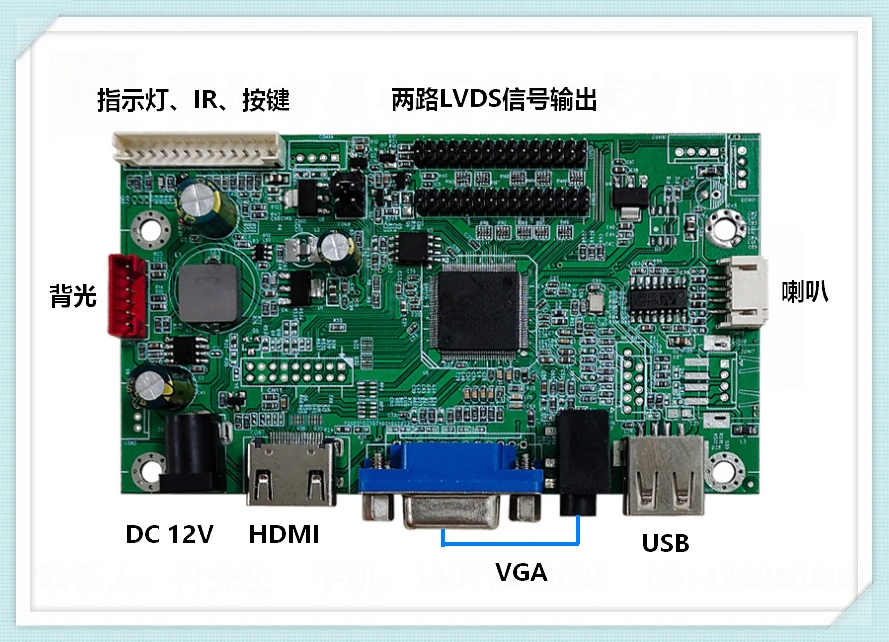

该驱动板提供两个30Pin LVDS接口（CON6与CON12），每路支持6/8bit LVDS信号，最高支持1920x1080分辨率。用户可通过一块驱动板同时点亮两块液晶屏，适用于对称显示、镜像显示或扩展显示等多种场景。

2. 多种输入接口，兼容性强

• VGA输入：支持最高1920x1080@75Hz

• HDMI 1.3输入：支持高清音视频同步传输

• USB 2.0输入：支持多媒体文件直读（视频、音频、图片）

• AV输入：支持模拟视频与音频输入

3. 高性能处理芯片

采用MSTAR主流电视芯片，支持2D/3D视频处理、数字降噪、多种音效调节功能，画质清晰、色彩还原度高。

4. 灵活供电设计

支持3.3V/5V/12V多种屏电压选择，背光控制接口支持PWM调光，12V主电源输入，待机功耗低于1W，节能环保。

5. 多国语言OSD菜单

支持中、英、德、法、俄、意大利、西班牙、阿拉伯、波斯等多种语言，适合出口设备使用。

三、应用场景广泛

• 广告机与数字标牌：双屏同步播放广告内容，提升视觉冲击力

• 安防监控系统：一块主板驱动两个监控显示屏，节省设备成本

• 工业控制台：双屏显示数据与操作界面，提高工作效率

• 教育与会议设备：双屏互动教学或会议展示，增强参与感

四、电气性能稳定可靠

五、使用注意事项

1. 上电前请确认电源线与屏电压设置正确，避免损坏设备；

2. 操作时请做好防静电措施，避免主板受静电击穿；

3. 装机前请测试主板功能是否符合需求；

4. 如需支持AC3、DIVX等格式，需客户提供相应专利授权。

六、联系我们

如果您对JX-V53-UHV-2LVDS驱动板感兴趣，或需要定制化显示解决方案，欢迎联系晶心石英技术有限公司：

• 公司名称：深圳市晶心石英技术有限公司

• 地址：深圳市宝安区福永街道大洋开发区福安第三工业城3栋3楼

• 电话/微信：13077816695

• 官网：http://www.13077816695lcd.com

科技让我们一起成长。晶心石英技术致力于为客户提供高性能、高可靠性的显示驱动解决方案，JX-V53-UHV-2LVDS驱动板只是我们众多创新产品中的一员。选择我们，选择专业与信赖。
