JX_RK8555T Type-C EDP双屏主板：赋能多场景高清双显解决方案

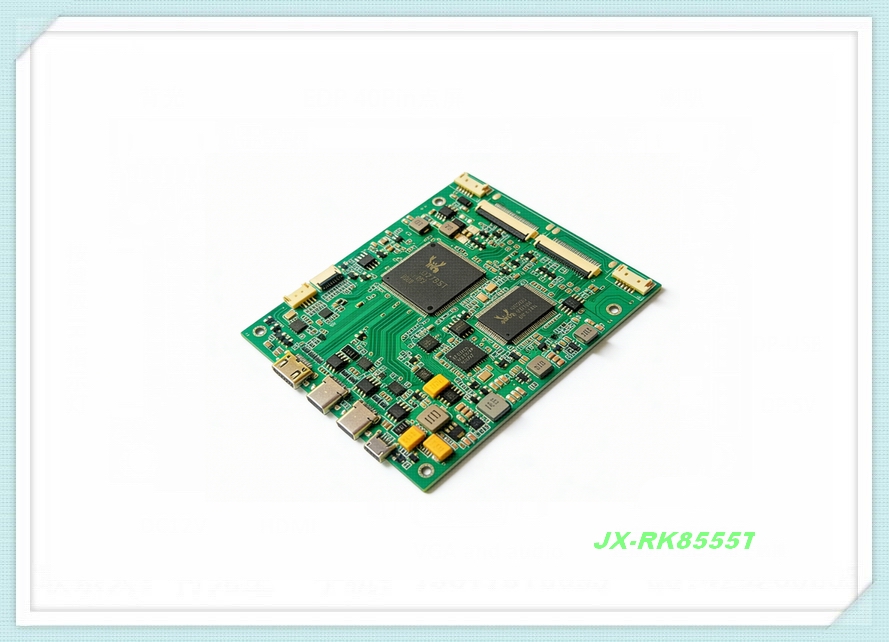

在数字化、智能化的今天，高清显示技术已成为各行各业的基础需求。无论是医疗影像、金融交易、教育互动还是商务演示，对显示设备的稳定性、兼容性与画质表现都提出了更高要求。深圳市晶心石英技术有限公司推出的JX_RK8555T Type-C EDP主板，正是为满足中高端双屏显示需求而打造的一款高性能、高兼容性的核心驱动方案。

一、产品概述：双芯驱动，多系统兼容

JX_RK8555T采用Realtek双芯片架构，支持双屏同显/异显功能，兼容Windows、Mac、Android、Chrome、Linux、Switch、PS4、M1、M2等多种系统平台。主板集成Type-C接口，支持PD反向充电，可实现手机、笔记本直连显示，极大提升了设备的便携性与使用体验。

该主板最高支持2K分辨率的EDP屏输出，适用于32英寸及以下的监控、便携显示设备，广泛应用于医疗、金融、教育、餐饮、娱乐、办公等多个领域。

二、核心功能亮点

1. Type-C直连，即插即用

• 支持Type-C首插识别，兼容多种移动设备与主机；

• 支持PD协议反充电，无需外接电源即可为设备供电。

2. 双屏显示灵活可控

• 支持同屏显示或异屏显示，满足多任务处理需求；

• 适配多种分辨率：1920×1080、2560×1440等。

3. 音频功放与接口丰富

• 内置2×1W（8Ω）模拟音频功放；

• 提供HDMI、USB、耳机接口、触摸接口等，扩展性强。

4. 多语言OSD菜单

• 支持中、英、德、法、俄、意、西、阿拉伯、波斯等多种语言，适应全球化需求。

三、主要技术参数

四、接口定义详解

主板提供多种接口，包括：

• HDMI接口：支持高清视频输入；

• Type-C×2：支持视频与电源传输；

• USB接口：连接鼠标、键盘等外设；

• EDP输出接口：支持1080P与2K屏；

• 按键接口：集成Power、Menu、Source、音量调节等功能；

• 音频输出、背光控制、触摸信号一应俱全。

详细引脚定义请参考规格书第6-8页内容，便于工程师快速对接开发。

五、结构尺寸与电气性能

主板尺寸紧凑（详见规格书第9页），适合嵌入式安装。电气性能稳定，工作电压范围5-20V，适应多种电源环境。具备良好的防静电与防漏电设计，确保产品在复杂环境下的可靠性。

六、应用场景推荐

• 医疗显示：手术室监控、病历双屏对照；

• 教育互动：双屏教学、线上课程展示；

• 金融交易：多行情数据同屏显示；

• 商务办公：多任务并行处理；

• 娱乐游戏：支持Switch、PS4等游戏设备双屏输出。

七、联系我们

如果您对JX_RK8555T Type-C EDP主板感兴趣，或需要定制化显示解决方案，欢迎随时联系晶心石英技术团队：

• 公司名称：深圳市晶心石英技术有限公司

• 地址：深圳市宝安区福永街道大洋开发区福安第三工业区3栋3楼

• 手机：13077816695

• QQ：429260605

• 官网：http://www.13077816695lcd.com

八、结语

JX_RK8555T Type-C EDP主板以其强大的兼容性、灵活的显示模式与稳定的性能表现，已成为多行业显示解决方案的理想选择。晶心石英技术将持续致力于为客户提供高品质、高性能的显示驱动产品，助力科技与场景的深度融合。

科技让我们一起成长！

声明：本文内容基于JX_RK8555T_TYPE-C_V1.0规格书编写，具体产品以实物为准。技术规格如有更新，恕不另行通知。
