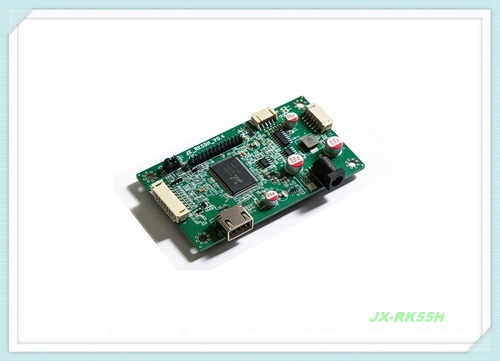

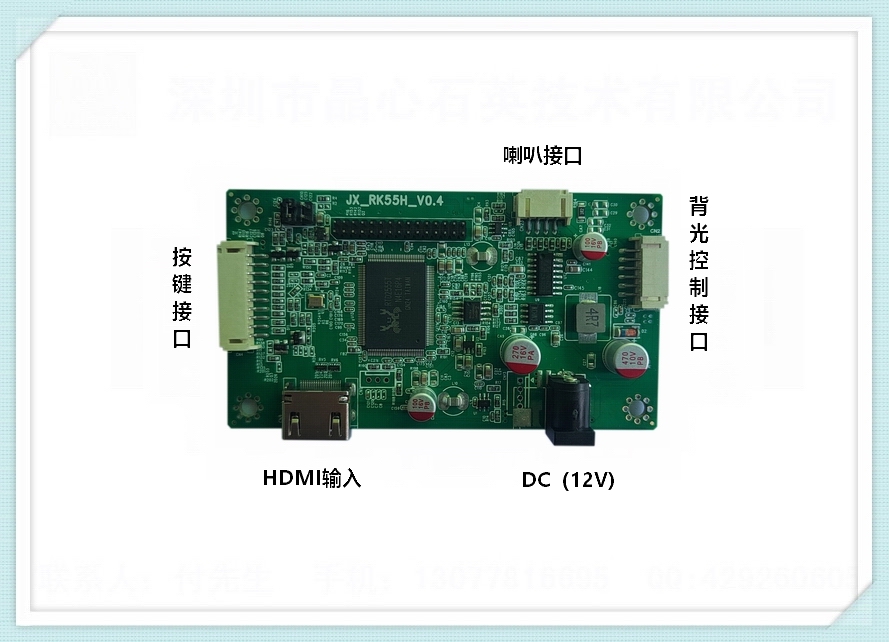

JX_RK55H_长条屏驱动板 - Realtek芯片 HDMI输入/LVDS输出 适配条形屏

全国产高刷液晶驱动板 | 支持1920×1080@144Hz | LVDS输出 | 32寸以下适用JX-7362LH_V1.0是一款由深圳市晶心石英技术有限公司自主研发的高性能液晶显示驱动板，采用全国产芯片方案，专为32英寸及以下尺寸的LCD/LED显示屏设计。本驱动板支持最高1920×1080@144Hz的高刷新率输出，画面流畅无拖影，适用于电竞显示器、工业监控、广告机、多媒体终端等高要求显示场景。核心特点全国产芯片方案：采用国产显示处理IC，系统稳定成熟，画质清晰细腻，支持国产化替代需求。高刷新率支持：最高支持1920×1080@144Hz，画面流畅，响应迅速，适合游戏与动态影像显示。多输入接口：配备VGA×1、HDMI×1（1.3版本），兼容多种信号源输入。音频输出功能：支持HDMI音频解码，输出2×3W立体声音频，音质清晰。多国语言OSD菜单：内置中文、英文、德文、法文、俄文、意大利文、西班牙文、阿拉伯文等8种语言菜单，便于全球用户操作。低功耗设计：待机功耗＜1W，节能环保。灵活供电配置：支持屏电压3.3V/5V/12V可选，默认出厂为5V供电，适配多种液晶屏。国产智造新选择！JX_M10_LED驱动背光一体方案赋能高清显示行业痛点：传统液晶驱动方案常面临芯片依赖进口、背光电路分离导致的兼容性差、组装成本高等问题。创新方案：晶心石英推出的JX_M10_LED液晶驱动板，以国产高性能显示处理芯片为核心，创新性集成背光升压驱动模块（支持68V输出），为32英寸及以下液晶屏提供高性价比解决方案。三大技术突破：国产芯片自主可控采用国产显示处理IC，支持1920×1080全高清分辨率成熟系统架构，兼容HDMI 1.3/VGA双输入（480i-1080p全格式）驱动背光一体设计**板载升压电路，省去外置驱动模块背光接口支持PWM调光（6Pin定义）与开关控制降低15%布线成本，提升整机稳定性工业级灵活适配屏电压智能切换：跳帽选择3.3V/5V/12V（出厂默认5V）30Pin标准LVDS接口（8/10bit双通道）工作温度-12℃~75℃，湿度适应40%-95%客户价值实证：“该方案简化了我们的生产线调试流程，OSD多语言菜单（含中文/阿拉伯语等12种）大幅降低海外售后压力。”——某工业显示设备制造商反馈技术支援：晶心石英提供完整规格书与系统适配指南，支持整机测试验证。▼ 获取专业解决方案 ▼官网：www.13077816695lcd.com技术咨询: 13077816695(微信同号）QQ：429260605（注：产品需与显示系统配套使用）

一、 技术革命：全功能Type-C接口的颠覆性价值Type-C接口是本系列驱动板的核心技术特征与战略差异化优势。 区别于传统分立的视频线与电源线方案，一个全功能（或称为“全协议”）Type-C端口，遵循USB Type-C规范及USB Power Delivery (USB PD)协议、DisplayPort Alt Mode等标准，实现了 “一线通” 的集成化传输。其带来的颠覆性价值主要体现在：**的系统集成与简洁性：用户只需一根符合标准的Type-C线缆，即可将主机（如笔记本电脑、迷你PC、智能手机、平板电脑）与显示终端连接，同步完成超高清视频信号、多声道音频信号、双向数据传输以及最高可达100W的电力供应。这彻底消除了传统方案中电源线、HDMI线、音频线等多线缠绕的混乱，使得设备部署极其简洁，尤其符合现代办公环境、高端零售店和简洁家居的美学要求。强大的兼容性与未来性：Type-C是当前及未来消费电子、计算设备的绝对主流接口。搭载Type-C输入的驱动板，能够无缝适配从最新的MacBook、Windows超极本到高端安卓平板、智能手机等几乎所有现代移动计算设备，确保了产品生命周期的长期兼容性，降低了用户因主机接口换代而产生的升级成本。高效的供电与能源管理：集成USB PD协议支持，使得驱动板能通过同一根Type-C线缆，从主机或专用的PD充电器接收电力，并为自身和所连接的显示屏（在支持的情况下）供电。这不仅简化了电源设计，还能实现更智能的功率协商，优化能源使用效率。二、 核心功能：一体化集成的多维呈现基于全功能Type-C，JX系列驱动板实现了多维度功能的深度整合：高清影音一线传输：通过Type-C接口的DisplayPort Alt Mode，驱动板能够无损接收来自主机的4K/60Hz甚至更高规格的超高清视频信号，并同步传输高品质数字音频。这意味着无论是进行精细的图形设计演示、播放高帧率宣传片，还是进行视频会议，都能获得流畅、清晰、声画同步的**体验。灵活的数据与扩展能力：接口内集成的USB 3.1/3.2数据通道，允许驱动板或所连接的显示终端（如带USB HUB的显示器）扩展连接U盘、键盘鼠标、摄像头、外置存储等外设。这使得搭载该驱动板的显示屏，可以轻松化身为一个功能完整的工作站扩展坞。反向供电与“一线连”场景：在特定应用模式下（例如连接支持视频输出的智能手机或平板），驱动板甚至可以通过Type-C接口为移动设备提供充电支持，实现真正的“一线连”体验，极大增强了移动办公与展示的便捷性。三、 型号解析与场景赋能系列内的不同型号，针对不同性能层级和细分需求进行了优化，让用户能够精准匹配：JX-25A-TC：可能定位于主流商用及教育市场，提供稳定可靠的1080P或2K分辨率支持，满足日常办公、课堂演示、零售信息屏等场景的“一线通”需求，是高性价比的集成化解决方案。JX-RK55THA / JX-RK8555T：型号中的“RK”通常指向采用特定高性能主控芯片（如瑞芯微平台），意味着更强的处理能力。这些型号可能支持更高的4K分辨率、HDR显示效果、更快的USB数据传输速率以及更复杂的多任务处理。它们的目标场景是专业设计、金融交易、高端数字标牌以及需要连接高性能主机进行复杂视觉呈现的领域。其中“8555T”可能代表更新的芯片架构或更强的扩展能力。四、 广泛的应用前景新零售与品牌体验店：店员使用一台超薄笔记本电脑，通过单根Type-C线连接店内的4K广告屏或互动查询屏，瞬间将屏幕变为产品高清展示台或客户定制界面，布线隐藏，环境高端整洁。现代化办公与会议室：会议室显示器集成JX驱动板后，与会者无需寻找各种转接头，使用笔记本电脑的Type-C口“一插即用”，迅速投屏并同时为笔记本充电，极大提升了会议效率和专业感。创意设计与移动工作站：设计师可将高性能轻薄本通过一线连接至专业色准显示器，在获得大屏高效工作区域的同时，保障数据传输速度和显示精度，实现真正的移动创作。精简型工业HMI与控制终端：在空间有限的工业控制台或洁净车间，使用单一线缆连接加固平板电脑与工业显示屏，简化维护，提升可靠性。五、 稳定可靠的基石尽管接口高度集成，JX系列驱动板并未在稳定性上妥协。其采用成熟的12V DC宽压供电设计作为基础保障（同时兼容Type-C PD供电），内部电路经过精密布局与电磁兼容优化，确保在复杂的多信号一线传输中依然保持视频纯净、数据准确。背光调节功能支持PWM或模拟调光，适应不同环境光需求，并配备完善的静电与过流保护。结语JX系列Type-C输入液晶驱动板，凭借其全功能Type-C接口的一线集成优势，成功地将便捷性、兼容性与高性能融为一体。它们不仅仅是驱动屏幕显示，更是构建简洁、高效、现代化数字交互环境的核心枢纽。从JX-25A-TC的普惠可靠，到JX-RK55THA与JX-RK8555T的专业强悍，该系列产品为用户提供了面向未来连接标准的完整解决方案，正在持续推动商业显示、专业办公及工业交互设备向着更简洁、更智能、更强大的方向演进。

一、JX-6190-2UHVGA V1.0（LCD VGA+HDMI驱动板）产品定位JX-6190-2UHVGA V1.0是一款中高端LCD驱动板，适用于VGA+HDMI双输入场景，支持单组LVDS/V-BY-ONE/4K液晶屏，主打画质优异、接口丰富、系统稳定。核心特点处理芯片：采用MSTAR高性能电视处理IC，支持全3D处理、3D数字降噪与3D视频解码。音视频表现：内置音效处理（音量、静音、高音、低音、平衡），搭载Class-D音频功放，**输出功率2×3W（4Ω）。输入接口：VGA×1、HDMI 1.4×2（支持HDCP，需外接Key）、USB 2.0×2、CVBS×1。输出能力：支持最高分辨率3840×2160，单8bit LVDS输出，供屏电压可选3.3V/5V/12V。多媒体支持：支持USB播放多种视频格式（MPEG1/2/4、H.264、RMVB、MKV等）及音频格式（MP3、AC3、AAC、WMA等），图片格式包括JPEG、PNG、BMP。操作系统：多国语言OSD菜单，支持中文、英语、德语、法语、俄语等十余种语言。适用场景适用于会议系统、教育显示屏、工业监控、广告机等需要多输入、高画质、强兼容性的固定安装显示设备。二、JX-M9114-B V1.6（EDP超薄机芯板）产品定位JX-M9114-B V1.6是一款面向高端便携式显示设备的EDP超薄机芯板，支持4K@60Hz输出，集成无线投屏、反向充电、触摸控制等智能功能。核心特点超薄设计：板厚仅6mm，适用于21英寸及以下便携设备。智能互联：支持安卓/苹果手机无线投屏、有线推送，具备触摸蓝牙反控手机功能。输入接口：HDMI 1.4×2、Type-C×1（支持视频输入与反向充电）、USB×2。多画面显示：支持同一屏幕最多同时显示4路视频信号。输出能力：支持EDP输出，分辨率最高3840×2160@60Hz，兼容1920×1080@144Hz。音频系统：模拟音频功放，输出功率2×1W（8Ω）。适用场景适用于便携式显示器、移动工作站、智能会议平板、工业手持设备等轻薄化、智能化的终端产品。三、JX-M9104 V1.1（LVDS/V-BY-ONE 4K机芯板）产品定位JX-M9104 V1.1是一款面向高端监控与专业显示设备的LVDS/V-BY-ONE驱动板，支持2K/4K输出，具备多画面分割、横竖屏旋转等高级功能。核心特点多画面显示：支持同一屏幕最多4路视频信号同时显示。旋转功能：支持90°、180°、270°、360°屏幕旋转。输入接口：HDMI 1.4×2、Type-C×1、USB×2，支持无线投屏与有线推送。输出接口：支持LVDS、V-BY-ONE、16ch LVDS输出，最高分辨率3840×2160@60Hz。智能控制：支持蓝牙反控手机，具备UART升级接口。音频系统：模拟音频功放，输出功率2×2W（4Ω）。适用场景适用于安防监控大屏、数字标牌、医疗显示、工业控制台等需要高分辨率、多信号输入与灵活显示模式的专业场合。四、JX-M9104DP V1.7（LVDS/V-BY-ONE多接口机芯板）产品定位JX-M9104DP V1.7是一款集成DP、HDMI 2.0、VGA等多接口的高性能驱动板，支持多画面分割与高分辨率输出，适用于多种显示系统集成。核心特点多输入接口：HDMI×3（其中HDMI1支持HDMI 2.0）、DP×1、VGA×1，支持信号自动识别。多画面分割：支持最多4路信号同时显示（HDMI1/2/3、DP、VGA）。旋转功能：支持90°、180°、270°、360°旋转显示。输出能力：支持LVDS、V-BY-ONE、16ch LVDS输出，最高分辨率3840×2160@60Hz。扩展性：预留多个I/O接口，支持功能扩展。音频系统：模拟音频功放，输出功率2×3W（4Ω）。适用场景适用于指挥控制中心、多媒体会议室、大型广告屏、多信号调度系统等需要高兼容性、高稳定性与多信号管理的复杂显示环境。五、共性技术优势芯片平台：全系列采用MSTAR电视处理芯片，画质处理能力强，系统成熟稳定。电气性能：工作电压12V，工作温度范围-20℃～85℃，适应严苛环境。语言支持：多国OSD菜单，支持中、英、德、法、俄、阿拉伯等十余种语言。可靠性设计：具备防静电、过压保护、短路保护等机制，延长产品寿命。服务体系：提供完整的技术支持与定制化服务，可根据客户需求调整功能与接口。六、总结晶心石英技术有限公司凭借其在显示驱动领域的技术积累与创新能力，打造了覆盖VGA、HDMI、DP、Type-C、LVDS、V-BY-ONE、EDP等多种接口的完整产品线。无论是需要高画质多输入的固定安装设备，还是追求轻薄智能的便携终端，亦或是专业的多画面监控系统，晶心石英都能提供可靠、高效、灵活的显示解决方案。公司始终坚持“科技让我们一起成长”的理念，致力于为客户创造更大价值，推动显示技术向更智能、更集成、更高效的方向发展。

专业视界，驱动未来：JX系列DP输入液晶驱动板全解析在追求超高清、多任务与高可靠性的现代数字显示领域，一个强大而稳定的信号处理核心至关重要。JX系列深度聚焦于此，推出了以DP（DisplayPort）输入为核心的多款高性能液晶驱动板，涵盖JX-2525DP、JX-RK55TDP、JX-2556in、JX-9104DP等明星型号。这些产品不仅标志着接口技术的升级，更代表着面向专业商用与工业级应用场景的全方位显示驱动解决方案的成熟。它们将前沿的DP标准与广泛的兼容性、**的稳定性相结合，为多屏拼接、数字标牌、工业控制等复杂环境提供了坚实的图像处理基石。一、 核心引擎：DP接口的技术优势与应用意义DP输入是JX此系列驱动板的标志性特征，也是其区别于普通商用驱动板的关键所在。DisplayPort作为一种先进的数字显示接口标准，其核心优势在于更高的带宽、更强的抗干扰能力和更灵活的扩展性。相较于传统接口，DP能够无损传输更高分辨率、更高刷新率的视频信号，并支持音频、USB等多数据流同步传输。对于JX系列而言，搭载DP接口意味着：应对未来需求：轻松支持2K、4K乃至更高分辨率的超高清显示屏，满足数字标牌、指挥调度中心对画面**细节的要求。保障信号纯净：在长距离传输或电磁环境复杂的工业现场，DP协议能有效保障信号完整性，减少画面闪烁、撕裂或中断。简化系统布线：一根DP线缆即可同时传输高清视频与音频，尤其适用于需要同步音画的广告机、信息发布系统。二、 全能适配：多元接口矩阵与强大点屏能力尽管DP是技术先锋，但JX系列并未固步自封，而是构建了以DP为核心的全方位接口生态。HDMI 3.0接口的加入，提供了与最新影音设备、游戏主机、高性能电脑的即插即用兼容性，带宽的大幅提升确保了HDR、高帧率内容的完美呈现。保留VGA+音频输入则体现了对传统设备与存量系统的周到考量，确保用户在不更换所有信源设备的情况下实现平滑升级。更为核心的是其强大的 “点屏”能力——即驱动各类液晶面板的核心技术。JX系列同时支持EDP（嵌入式DisplayPort）点屏和LVDS点屏：EDP点屏：主要针对新一代超薄、高分辨率笔记本电脑屏或高端平板显示屏，接口更简洁，传输速率更高，是实现窄边框、高PPI显示方案的理想选择。LVDS点屏：广泛兼容市面上绝大多数工业级、商用级液晶面板，技术成熟稳定，成本优势明显，是驱动常规尺寸显示屏最可靠的方案。这种双轨并行的点屏支持，赋予了JX驱动板无与伦比的面板适配灵活性，用户可根据项目成本、性能需求和面板库存自由选择**解。三、 专业场景：稳定驱动复杂显示需求JX系列DP驱动板的强大性能，最终在专业应用场景中转化为显著的价值。多屏拼接与数字标牌：在大型零售商场、机场、展厅，往往需要将多个显示屏拼接成巨型视觉墙，播放统一的动态内容。JX系列驱动板凭借DP接口的高带宽和稳定性，能够作为可靠的显示节点，确保每一块子屏长期同步、稳定地工作，呈现无缝、震撼的拼接视觉效果。无论是轮播广告还是实时信息发布，都能做到精准无误。工业控制与自动化：在工厂车间、控制室、医疗设备等环境中，显示设备需要7x24小时不间断运行，并且对信号的抗干扰性、稳定性要求极为苛刻。JX驱动板采用的DC 12V工业宽压供电设计，能适应波动的电压环境；其坚固的电路设计与优质的元器件，确保了在粉尘、震动、温变等挑战下的长期可靠性。背光调节功能则允许根据环境光自动或手动调整亮度，既保护操作员视力，也延长屏幕寿命。高端商业展示与信息查询：应用于高端品牌店、银行、政务大厅的互动查询机或专业显示器，对色彩还原度、响应速度和外观集成度有高要求。JX驱动板可驱动高色域EDP屏幕，呈现逼真色彩，其紧凑的设计也便于集成到超薄或异形显示设备中。四、 型号解析：细分市场精准匹配系列内的不同型号，针对细分需求进行了优化：JX-2525DP / JX-RK55TDP：可能代表不同主控方案或尺寸定位，兼顾主流性能与成本效益。JX-2556in点屏：强调其强大的面板直接驱动与兼容能力。JX-9104DP：可能预示着在接口数量、分辨率支持或扩展功能（如多路DP输入）上的增强。用户可根据具体的分辨率需求、接口数量、预算以及目标面板型号，选择最匹配的驱动板，实现性价比**化。总之，JX系列DP输入液晶驱动板不仅仅是一个信号转换器，它是一个集前沿接口技术、广泛兼容适配、工业级稳定设计于一体的专业显示驱动平台。它成功地将DP接口的高性能潜力，转化为适用于严苛商业与工业环境的实用解决方案，为系统集成商、设备制造商和终端用户提供了构建稳定、高效、惊艳视觉系统的关键部件，持续驱动着各行业数字化显示的未来。

在当今数字化商业环境中，收银系统不仅是完成交易的终端，更是提升顾客体验、优化运营效率的重要接口。其中，显示屏作为人机交互的核心窗口，其性能与可靠性直接关系到收银流程的流畅度与整体服务形象。JX系列POS收银机副屏驱动板，正是为满足这一关键环节的高标准需求而设计的高兼容性、高稳定性解决方案。它不仅仅是一块驱动板，更是连接收银主机与多样显示终端、整合多种交互功能的智能枢纽，广泛应用于零售、餐饮、酒店、超市等各类消费场景，为现代商业的顺畅运营提供坚实的技术支撑。该驱动板的核心优势之一在于其**的接口兼容性与显示适配能力。它创新性地集成了HDMI、VGA、EDP、LVDS等多种主流显示接口。HDMI接口保障了高质量的数字音视频信号传输，适合连接现代高清显示屏；VGA接口则兼容了大量存量显示设备，保护了用户的前期投资；而EDP和LVDS接口则是针对笔记本电脑屏、工业屏等特定液晶面板的主流嵌入式接口，尤其适用于需要集成定制化屏幕的收银机方案。这种“全接口”设计，使得商家在选择副屏时几乎不受限制，无论是升级现有设备，还是为新店配置系统，都能轻松匹配到最合适的显示屏，极大地提升了方案设计的灵活性与采购的便利性。稳定的供电是设备长期可靠运行的基础。该驱动板采用12V直流供电，这是一种在POS机、安防监控、工业控制等领域广泛采用的标准供电方案，电源易获取且稳定。配合高效的电源管理设计，它能够确保在各种市电环境下为驱动板及连接的显示屏提供纯净、稳定的电力，减少因电压波动导致的屏幕闪烁、重启甚至硬件损坏，保障收银业务在高峰时段也能持续稳定运行。除了基础的显示驱动，该板卡还集成了多项增强功能，显著提升了收银终端的实用性与用户体验。背光电压调节功能允许用户或系统根据环境光照强度，灵活调整屏幕背光亮度。这不仅能在光线明亮的店内确保显示内容清晰可见，也能够在夜间或光线较暗时调低亮度，减少视觉疲劳，同时实现节能。集成的喇叭音频输出通道，为收银机提供了语音提示、促销广告播放等音频能力，使得交互从纯视觉扩展到视听一体，例如在扫码成功时发出“嘀”声提示，增强了操作的确认感。其按键板控制接口为收银机扩展外置按键、功能键或快捷键提供了可能，方便收银员快速操作常用功能。而红外感应（IR）功能的加入，则引入了智能交互的维度。它可以用于连接红外感应器，实现“人来屏亮、人走屏暗”的节能与迎客效果，或在特定应用中作为简单的红外信号接收器。对USB输入的兼容性进一步扩展了其边界，使其可以连接USB触摸屏、扫码枪、顾客键盘等多种外设，化身为一个功能丰富的扩展中心。JX系列产品线丰富，拥有如JX-2270-C、JX-2556HC-EDP、JX-RK25A-LH-V1.1、JX-V83-VHU、JX-56VD-LH-EDP等多个型号。这些型号的差异通常体现在核心处理器性能、支持的最高分辨率、特定接口的版本（如HDMI 1.4/2.0）、或是对特定尺寸/型号液晶屏的优化支持上。例如，带“EDP”后缀的型号可能更侧重于驱动高端、高分辨率的嵌入式显示屏，而“LH”等标识可能代表特定的布局或功能组合。这种细分的产品矩阵，确保了无论是需要基础显示功能的小型便利店，还是要求双屏异显、4K高清广告播放的大型连锁餐厅，都能在JX系列中找到最匹配的解决方案。在实际应用场景中，它的价值体现得淋漓尽致。在快餐店，收银员主屏操作下单，顾客可通过副屏同步核对订单明细与金额，透明化消费，减少争议。在零售门店，副屏可动态展示商品详情、促销信息或品牌广告，成为精准的营销窗口。在高峰时段，系统的稳定性至关重要，JX驱动板凭借其严谨的电路设计与优质的元器件选型，能够承受长时间连续工作的考验，确保每一笔交易都能准确、迅速地反馈在屏幕之上。总之，JX系列POS收银机副屏驱动板以其全面的接口支持、稳定的供电设计、丰富的功能集成以及高度可靠的性能，成功解决了商业收银环境中显示方案多样、兼容性要求高、环境复杂等挑战。它不仅是连接主机与屏幕的桥梁，更是提升收银效率、增强顾客互动体验、保障系统稳定运行的关键组件。随着零售与服务业数字化转型的不断深入，如此强大而灵活的驱动解决方案，将持续为智慧门店的构建注入核心动力，助力商家在激烈的市场竞争中赢得先机。

深圳市晶心石英技术有限公司V53系列多功能显示控制板产品介绍在显示控制技术领域，针对小尺寸、嵌入式及多功能一体化的应用需求，深圳市晶心石英技术有限公司推出了基于MSTAR高性能视频处理芯片的 V53系列显示控制板。该系列产品以其接口的高度集成性、功能的全面性以及对小尺寸显示屏的出色兼容性，成为工业控制、商业显示、智能终端、车载娱乐及安防监控等领域的理想核心解决方案。V53系列不仅是简单的信号转换器，更是集视频处理、音频放大、多媒体播放与屏驱管理于一体的智能控制中心。一、 系列核心平台与共同优势V53系列均搭载MSTAR单芯片视频处理IC，该平台奠定了系列产品高性能、高稳定性的基础，并赋予其以下共同的核心优势：全接口信号接入：支持几乎涵盖所有主流及传统视频输入格式，包括HDMI (1.4)、VGA、CVBS（复合视频，即AV信号）、USB多媒体，部分型号还支持AHD（模拟高清） 输入。这种设计极大地提升了设备对不同信号源的兼容能力。强大的多媒体播放能力：内置多媒体解码引擎，通过USB接口可直接播放多种格式的视频、音频及图片文件。视频支持最高1920x1080@30P，兼容MPEG1/2/4、H.264、RMVB、MKV等主流格式；音频支持MP3、AAC、WMA等；图片支持JPEG、PNG、BMP高分辨率解码。这使其能够独立作为广告机、信息发布终端使用。高适应性电源设计：普遍支持宽电压输入（8V-30V DC），静态功耗低（<0.2W），特别适合车载、便携设备等供电环境复杂多变的场合。完整的音频系统：集成模拟音频功放，**输出功率为2×3W（4Ω），具备音效处理功能（音量、静音、高/低音、平衡），并提供标准的喇叭输出接口。灵活的屏驱与背光控制：不仅输出显示信号，更集成了对小尺寸液晶屏的全面驱动支持，包括提供VGH、VGL、VCOM、VCC-Panel等屏内所需电压，以及LED背光的开关（ON/OFF）和PWM调光（ADJ）控制，实现了“板卡即驱动”的一体化方案。丰富的控制与扩展接口：标配红外遥控接收、多功能按键板、状态指示灯接口，部分型号预留串口（RS232），支持外部设备控制与通讯，为实现智能化功能（如光感调光、定时开关机）提供了可能。国际化OSD菜单：支持多国语言菜单，包括中文、英文、德语、法语、俄语、西班牙语等，满足全球不同市场的需求。二、 各型号产品详解与应用定位基于统一的强大平台，晶心V53系列针对不同的显示面板接口和特定应用场景，衍生出多个特色鲜明的型号，为客户提供精准的解决方案。1. JX-V53-2AV-mipi：专为MIPI屏设计的高清驱动板此产品是针对采用MIPI（移动产业处理器接口）显示屏的专用解决方案，尤其适用于10.1英寸等中小尺寸模块。核心特点：输出为4通道MIPI信号，直接驱动非标MIPI接口液晶屏，分辨率支持800*1280（竖屏）并可实现90度图像翻转。它省去了额外的转接板，为超薄、紧凑型设备设计提供了便利。接口亮点：在保留HDMI、VGA、双路AV、USB输入的同时，通过一个40pin FPC座直接输出MIPI信号及背光驱动。典型应用：高端便携式监视器、工业手持终端、智能家居中控屏、嵌入式医疗显示设备等使用MIPI屏的场合。2. JX-V53-2AV-T (LVDS输出款)：通用型LVDS驱动板这是V53系列中应用最广泛的型号之一，输出为标准的双路6/8位 LVDS信号，兼容性极强。核心特点：支持最高1920*1080分辨率，提供30针针座和40针FPC两种LVDS输出形式，可连接市面上绝大多数LVDS接口的液晶屏，尺寸范围覆盖广。功能扩展：明确支持Type-C功能扩展和RS232串口通信，增强了与外部智能设备的联动能力。典型应用：车载显示屏、工业人机界面（HMI）、自助服务终端、楼宇对讲室内机、中小尺寸液晶电视/显示器等。3. JX-V53-2AV-RGB：小尺寸TTL/RGB屏首选驱动板专门为5.0英寸至10.1英寸的TTL（RGB）接口液晶屏量身打造。核心特点：输出为50pin FPC RGB接口，直接提供RGB数据、行场同步、时钟及屏电源电压，**支持1366*768分辨率。完美解决了小尺寸RGB屏的驱动问题。接口亮点：结构紧凑，集成了从信号输入到屏驱动的全部功能。典型应用：便携式DVD、游戏机、小型仪器仪表、手持检测设备、智能门禁系统等使用RGB屏的消费电子和工业产品。4. JX-V53-GA(NOTV_RUUL)：亚太地区多功能电视板此型号在V53-2AV-T的基础上强化了电视功能，并符合特定区域市场要求。核心特点：支持PAL、NTSC、SECAM全制式TV信号自动识别，具备完整的电视处理功能（3D梳状滤波、降噪、丽音等）。输出为通用LVDS，并可外接120Hz转接板以支持更高刷新率屏幕。接口亮点：提供了更专业的音频分离输入（AV1左/右声道独立）、耳机输出及用于CCFL背光液晶的逆变器控制接口。典型应用：面向亚太地区销售的32英寸及以下液晶电视、酒店电视系统、公共显示电视终端。5. JX-V53-2AV-AHD：集成模拟高清输入的安防监控板在标准V53功能基础上，创新性地加入了AHD（Analog High Definition）模拟高清视频输入，迎合了安防监控市场的特定需求。核心特点：AHD输入支持长距离传输且图像还原性好，与HDMI、VGA、AV、USB并存，使该板卡既能作为监控显示器，又能接入电脑信号或播放本地广告。应用定位：非常适合用于安防监控中心的监视器、金融柜员监控显示屏、智能楼宇监控终端等需要混合接入模拟高清摄像头信号和其他高清信号的多功能监控场景。三、 总结与选型指导晶心V53系列显示控制板成功构建了一个高度灵活、可定制的显示解决方案生态。其成功之处在于通过一个成熟稳定的核心芯片组（MSTAR），通过不同的接口配置和功能侧重，衍生出满足从消费电子到工业控制，从多媒体播放到专业监控的多样化产品。选型建议如下：根据显示屏接口选择：连接MIPI屏选 2AV-mipi；连接标准LVDS屏选 2AV-T 或 GA系列；连接小尺寸RGB屏选 2AV-RGB。根据核心功能需求选择：需要电视接收功能，选 GA系列；需要接入AHD模拟高清摄像头信号，选 2AV-AHD；仅需多媒体播放和通用信号接入，2AV-T 是经济可靠的选择。根据应用环境选择：车载、宽电压环境全系列适用；超薄紧凑设计优先考虑 2AV-mipi 或 2AV-RGB；监控室、多功能调度台可考虑 2AV-AHD。深圳市晶心石英技术有限公司凭借V53系列产品，彰显了其在嵌入式显示控制领域深厚的技术积累和敏锐的市场洞察力。无论客户面对何种复杂的显示集成挑战，V53系列都能提供一体化、高性能、高可靠的终端解决方案，赋能客户产品快速上市并具备强大的市场竞争力。

液晶转接板系列产品介绍液晶转接板是连接不同视频信号接口的关键组件，广泛应用于监控、广告、楼宇显示、数字标牌、工业控制、医疗设备及消费电子等领域。晶心公司（JX）提供全系列高性能转接方案，满足多样化信号转换与桥接需求，以下为部分主打产品简介。1. JX-HDMI-DP 转接板本产品实现HDMI至DisplayPort的信号转换，支持最高3840×2160@60Hz（4K）分辨率，并向下兼容多种常见格式。采用HDMI 2.0输入与DP 1.4输出，传输速率达5.4Gbps，适用于X86、安卓、ARM及各类工控主板。内置双通道10W功放，支持音频输出，适用于数字标牌、广告机、监控大屏等场景。2. JX-USB-VGA通过USB 3.0接口输入，转换为VGA输出，最高支持1920×1080分辨率。产品结构紧凑，可搭配外壳组装为便携式信号转接盒，适用于笔记本、迷你主机等设备的扩展显示。3. JX-TPPE-C-TO-HDMI采用Type-C（eDP 1.4）输入，转换为标准HDMI输出，支持4K/2K@60Hz高清信号。适用于带有Type-C视频输出功能的设备，可组装为转接盒，灵活应用于会议系统、多媒体展示等场合。4. JX-LVDS×2-HDMI将30针LVDS信号转换为HDMI输出，支持**1920×1080分辨率。适用于工控主板、嵌入式系统等LVDS信号源的高清显示输出，广泛应用于监控、广告机、数字标牌等场景。5. JX-LVDS-FPC30/FPC40实现LVDS信号至FPC接口的转接，板厚控制在5mm以内，超薄设计。支持单/双路6/8位LVDS输入，配套背光控制线，适用于小尺寸液晶屏的集成安装，如便携设备、工业仪表等。6. JX-EDP01S系列本系列为LVDS转eDP信号转接板，支持单/双路LVDS输入，eDP输出最高支持2560×1600@60Hz。采用低功耗芯片方案，功耗仅70mW，发热小，并支持通过电阻配置适配不同eDP屏，广泛应用于医疗显示器、游戏设备、车载屏幕等领域。7. JX-HD-EDP实现HDMI至eDP的信号转换，支持1920×1080分辨率。采用高性能单芯片方案，画质优异，适用于X86、安卓、ARM主板的显示输出，常见于高端商业显示与数字标牌系统。8. JX-EDP-LVDS将eDP信号转换为双8位LVDS输出，支持1920×1080分辨率。适用于带有eDP输出功能的主板连接传统LVDS液晶屏，广泛应用于工业控制、车载显示、安防监控等场景。9. JX-EDP-TO-HDMI实现eDP至HDMI的信号转换，**支持1920×1080分辨率。适用于带有eDP接口的设备连接HDMI显示器，常见于广告机、数字标牌、多媒体终端等应用。10. JX-LT40/JX-LT50系列实现LVDS至TTL（RGB）信号的转换，支持5寸至23.5寸TTL屏。适用于医疗设备、工业控制面板、车载显示等带有TTL接口的显示终端。11. JX-8918系列（LVDS-MIPI）提供LVDS至MIPI信号的转换，支持34pin、40pin、45pin等多种MIPI接口输出。适用于连接各类MIPI接口液晶屏，广泛应用于移动终端、便携设备、嵌入式显示系统。晶心液晶转接板以高兼容性、高稳定性与低功耗设计为核心优势，全面覆盖从传统VGA、LVDS到现代HDMI、DP、Type-C、eDP及MIPI等多种视频接口转换需求，为客户提供灵活、可靠的信号连接解决方案。

一、 多接口显示控制板系列（以RTD2556芯片为核心）该系列产品采用Realtek RTD2556高性能单芯片电视处理IC，集成度高、功能全面，是构建中高端液晶显示器、监控显示终端、广告机、一体机等设备的理想核心板。1. JX-2556EDP-DIP系列此系列板卡定位为多功能LCD驱动板，集成了VGA、HDMI输入，并直接输出eDP信号以驱动液晶屏。核心特性：支持最高1920×1080@60Hz分辨率，兼容多种视频格式。内置2×3W模拟音频功放，支持音效处理及多国语言OSD菜单（包括中文、英文、德文、法文等）。具备丰富的控制接口，包括标准按键板接口、红外遥控接口及背光控制接口。接口配置：提供HDMI 1.3、VGA（DB15）输入，3.5mm音频输入，eDP 30pin FPC输出，以及12V DC电源输入。板载背光驱动接口，支持12V LED背光，具备开关和PWM调光功能。应用场景：适用于23.6寸至32寸等主流尺寸的eDP接口液晶屏，广泛应用于办公显示器、工业监视器、数字标牌等。2. JX-2556DP系列在2556EDP基础上进行了升级，额外增加了DisplayPort输入接口，进一步提升了信号源的兼容性。核心特性：除支持VGA、HDMI输入外，新增DP输入，满足更多现代主机设备的连接需求。同时，该板卡保留了LVDS输出能力（通过可选接口），可兼容传统的LVDS液晶屏，提供了从传统到现代显示的平滑过渡方案。接口配置：在保留HDMI、VGA、音频、按键接口的基础上，增加了DP输入接口和LVDS输出接口（32Pin）。板载屏电压跳线帽，可灵活选择3.3V、5V或12V为屏幕逻辑板供电。应用场景：特别适用于需要多信号源接入的专业监控中心、多功能显示终端、以及升级改造项目中新旧屏幕的兼容驱动。3. JX-2556HV-EDP系列（外置端子/内置针座款）此系列是2556方案的成熟变体，专注于HDMI和VGA转eDP的应用，提供外置标准接口和内置针座连接两种版本，满足不同结构设计需求。核心特性：稳定可靠的HDMI 1.3和VGA信号解码与eDP信号生成。两种版本功能一致，主要区别在于VGA和音频输入接口的形式（外置端子便于连接，内置针座利于内部线缆集成），方便客户根据整机结构进行选择。接口配置：外置款提供标准HDMI-A母座、DB15 VGA母座、3.5mm音频母座；内置款则提供相应的PH2.0针座。两者均具备eDP 30pin输出、喇叭输出、按键/遥控接口及12V DC输入。应用场景：主要用于内置式显示设备，如一体机、自助终端、查询机、电子白板等，其中内置针座款更有利于设备内部空间的紧凑布局。4. JX-2556HV-inDP系列此板卡代表了2556系列的高端集成型号，在接口丰富性和功能扩展性上达到了新高度。核心特性：不仅支持双路HDMI、VGA输入，更创新性地集成了DP输入针座和USB Type-C接口（用于功能扩展或触摸屏信号接入）。输出方面同时支持eDP和LVDS，可驱动分辨率高达1920×1200的屏幕。接口配置：接口极为齐全，包括2×HDMI、VGA、音频输入、DP输入（通过针座）、Type-C接口、eDP FPC输出、LVDS输出、背光控制、按键/遥控等。应用场景：面向高端商业显示、多媒体发布系统、智能会议平板、专业设计显示等对接口多样性、未来扩展性有严苛要求的领域。二、 专业监控与专用显示板系列针对特定应用场景的简化与优化设计，在保证核心功能的同时，追求更高的可靠性、更低的功耗或更紧凑的尺寸。1. JX-RK50BE系列专为监控显示器和专用显示器设计，是一款高度集成的精简型板卡。核心特性：采用Realtek专用芯片，主打高稳定性和低功耗（待机功耗<0.5W）。输入接口简化，仅保留最常用的HDMI，输出为标准的30pin eDP。集成按键控制功能，支持多国语言OSD。接口配置：极为简洁，仅包含12V DC输入、HDMI输入、eDP输出、喇叭输出及一个紧凑的按键板接口。应用场景：主要针对22寸及以下尺寸的专用显示器，如安防监控室的监视器、生产线上的检测工位显示器、后台专用终端等，适用于空间有限、要求7x24小时稳定运行的场合。三、 高性能多功能一体板（以更先进芯片方案为支撑）JX-2556HV-inDP系列（如前所述）已属于此范畴。该系列板卡通常采用更新一代或功能更强的处理芯片，不仅支持更多、更新的视频接口标准（如HDMI更高版本、DP），还在图像处理能力（如支持更高分辨率、3D解码、高级降噪）、音频处理及系统控制智能化方面有显著提升。它们是构建高端商用显示、智能交互设备的核心。四、 其他专用信号转接板除了上述一体化的驱动板，晶心公司还提供各类专用的信号转接板（Adapter Board），用于特定信号格式之间的转换，例如：LVDS转eDP：将传统工控主板、嵌入式主板的LVDS输出转换为现代eDP屏的输入。HDMI转DP：实现不同设备间的信号桥接。Type-C转HDMI：适配新型笔记本电脑、平板电脑的视频输出扩展。LVDS转TTL(RGB)：驱动小尺寸的TTL接口屏。这些转接板体积小巧，即插即用，是系统集成、设备改造和功能扩展的便捷工具。总结与优势晶心公司的产品体系覆盖了从基础驱动到高端一体方案，从通用显示到专业监控的广泛需求。其核心优势体现在：技术成熟稳定：主要方案基于行业主流的Realtek等芯片，经过长期市场验证，系统稳定可靠。接口丰富全面：产品支持VGA、HDMI、DP、eDP、LVDS、Type-C等多种信号接口，兼容性强。画质与音质出众：采用高性能处理芯片，支持多种图像增强技术，并集成优质音频功放。灵活可定制：提供外置/内置接口、不同输出组合的多种型号，并可根据客户需求进行软硬件定制。服务与支持完善：提供详细的技术规格书、接口定义及设计参考，并有专业团队提供技术支持与联合调试。无论是构建全新的显示设备，还是对现有设备进行升级改造，深圳市晶心石英技术有限公司都能提供专业、可靠的显示驱动与信号转换解决方案，助力客户产品在激烈的市场竞争中脱颖而出。

一、 产品系列概览晶心石英的产品线覆盖了从入门级到中高端的多种需求，主要围绕主流显示接口（如HDMI、VGA、DP、USB）和屏接口（LVDS、EDP）进行组合，形成了功能多样、适配灵活的产品矩阵。核心主控芯片采用MSTAR（晨星）或Realtek（瑞昱）等知名品牌的成熟方案，确保了画质处理优异、系统运行稳定。多功能高清系列（V53平台）：以MSTAR V53单芯片电视处理IC为核心，主打高性能与多功能集成。代表型号：JX-V53-2UHV, JX-V53UHV, JX-53-HDOUT, JX-V53UHV-2LVDS, JX-V53-UDHV。核心特点：支持全高清1080P分辨率，具备先进的3D梳状滤波、3D数字降噪、动态降噪等技术，显著提升画质清晰度与色彩表现。接口极其丰富，通常标配多路HDMI、VGA、USB多媒体播放、AV输入，部分型号支持HDMI环出、双LVDS输出或EDP输出。内置Class-D或模拟音频功放（2x3W），支持多国语言OSD菜单和音效调节。精简高效监控系列（H25/RK25平台）：以Realtek单芯片Monitor处理IC为核心，主打高性价比、低功耗与小尺寸。代表型号：JX-H25, JX-RK25A-LH, JX-2525DP。核心特点：设计紧凑，成本优化，特别适合对空间和功耗有严格要求的监控显示器、专用显示设备。支持HDMI、VGA输入，部分新型号（如JX-2525DP）增加DP接口。支持LVDS信号输出，通过跳帽可灵活适配多种常见分辨率（如1920x1080, 1920x1200, 1366x768等）。功耗低，稳定性高。特定接口方案系列：针对特定需求或新兴接口推出的产品。代表型号：JX-V53UHV-EDP（专为EDP接口屏设计）、JX-2525DP（集成DP输入）。二、 核心产品技术特点与优势1. **的画质处理能力所有中高端产品均搭载了专业的图像处理引擎，支持：全高清解析：最高支持1920x1080@60Hz分辨率，完美匹配主流液晶面板。高级画质增强：3D数字梳状滤波器（Comb Filter）有效消除亮色串扰；3D动态降噪（NR）在低亮度场景下大幅抑制噪点，保持画面干净；支持色彩、亮度、对比度、锐度等参数精细调节。格式全面兼容：支持480i/p, 576i/p, 720p, 1080i/p等全制式视频信号，自动识别并优化。2. 丰富而灵活的输入输出接口视频输入：全面覆盖HDMI（1.3/1.4）、VGA（RGB）、DisplayPort、DVI（部分型号）等主流信号源。多路HDMI设计方便连接多个设备。多媒体播放：内置USB 2.0接口，支持播放USB存储设备中的视频（MPEG1/2/4, H.264, RMVB, MKV, AVI等，最高至1080P）、音频（MP3, AAC, WMA等）和图片（JPEG, BMP, PNG，支持超高分辨率）。音频系统：内置高性能音频解码，支持左右声道分离度≥70dB，信噪比≥80dB。多数型号集成2x3W功率放大器，可直接驱动喇叭，并具备音量、高音、低音、平衡等音效处理功能。屏驱动输出：主要提供双路/单路6/8/10位LVDS输出，可适配绝大多数液晶面板（LCD/LED）。另有EDP输出型号，专门用于连接新一代嵌入式显示屏。特殊功能接口：部分型号具备HDMI环出功能（如JX-53-HDOUT），可实现信号一分二；提供UART串口、I2C接口，便于客户进行二次开发与系统集成。3. 高度的系统集成与可配置性供电灵活：板卡采用单路12V直流供电。关键特色是提供屏电压可选接口（3.3V/5V/12V），通过跳帽设置，一块驱动板即可适配不同供电需求的液晶屏，极大降低了备料和适配难度。背光控制：提供标准的6Pin背光接口，集成开关（ON/OFF）和调光（PWM/ADJ）控制，兼容各类LED背光驱动电路。即插即用：标配按键/遥控器接口，定义统一。支持包括中文、英文、德语、法语、俄语、意大利语、西班牙语、阿拉伯语、波斯语等在内的多国语言OSD菜单，满足全球化销售需求。分辨率适配：对于Realtek方案产品，通常通过板载跳帽（如JX-H25）即可在8种常用分辨率间切换，无需重新烧录程序，使用便捷。4. 坚固的可靠性设计宽范围供电：工作电压范围宽（如11.25V-13.25V），适应不同的电源适配器。工业级标准：工作温度范围通常为-20℃至75℃，仓储温度达-40℃至85℃，湿度范围40%-95%，满足多数严苛环境下的使用需求。完备的保护：规格书中明确强调上电前检查、防静电等操作规范，体现了对产品可靠性的重视。三、 典型应用场景商业显示与广告机：JX-V53-2UHV、JX-53-HDOUT等多接口型号，支持多媒体循环播放，适合商场、楼宇、门店的信息发布和广告展示。安防监控显示器：JX-H25、JX-RK25A-LH等小尺寸、低功耗型号，专为监控中心的多屏拼接或专用监视器设计，稳定可靠。教育及会议一体机：多功能系列支持触摸屏叠加（通过USB或串口），可应用于互动白板、教学一体机。工业控制与人机界面（HMI）：紧凑型设计、丰富的接口和稳定的性能，适合嵌入到工业设备中作为显示控制终端。智能家居与娱乐显示：支持高清影音播放和多设备接入，可用于家庭影音中心、游戏显示器等。专用设备显示模块：如医疗设备显示、自助终端、查询机等，可根据屏幕接口（LVDS/EDP）和功能需求灵活选型。四、 技术支持与服务晶心石英不仅提供标准化的板卡产品，更注重为客户提供完整的解决方案：深度适配：可根据客户指定的液晶面板进行参数优化和程序定制。技术文档齐全：提供详细的规格书、接口定义图和结构尺寸图，助力客户快速完成结构设计与系统集成。持续更新：产品线持续迭代，如推出支持DP接口的JX-2525DP，紧跟市场趋势。总结深圳市晶心石英技术有限公司凭借其全面的显示驱动板产品系列，展现了在显示处理技术领域的深厚实力。从功能强大的MSTAR V53平台到精简高效的Realtek平台，每一款产品都围绕着“高清画质、接口丰富、稳定可靠、灵活适配”的核心设计理念。无论是复杂的商业显示项目，还是对成本与空间敏感的专业设备，晶心石英都能提供相匹配的驱动解决方案，是显示器制造商、系统集成商和终端设备厂商值得信赖的合作伙伴。公司秉承“科技让我们一起成长”的宗旨，致力于通过创新的技术和优质的产品，推动全球显示应用的发展。

晶心石英技术有限公司的产品核心在于其显示处理芯片的选用与系统整合能力。主要产品线基于两大技术路径：Realtek方案：采用瑞昱（Realtek）高性能显示处理芯片，以画质优良、系统成熟稳定、功能丰富著称，是中高端产品的首选。国产芯片方案：为满足市场多元化成本与供应链需求，部分型号采用国产显示处理IC，在保证基础显示功能与可靠性的同时，具备更佳的成本优势。所有产品均支持多国语言OSD菜单（包括中文、英语、德语、法语、俄语、意大利语、西班牙语、阿拉伯语、波斯语等），具备良好的用户体验和全球适应性。产品普遍设计为低功耗，待机功耗通常低于1W，符合绿色节能理念。一、 主要产品系列详解根据接口类型、输出信号和支持功能的不同，晶心石英的驱动板产品可划分为以下几个系列：系列一：多功能接口传统驱动板系列此系列产品接口丰富，兼容性强，是通用显示器方案的主流选择。代表型号：JX-RK55TDP-V1.0核心特点：采用Realtek芯片，支持VGA、HDMI 1.3、DP三种视频输入接口，并配备独立的VGA音频输入与耳机输出，接口覆盖全面。显示输出：同时支持LVDS与EDP两种点屏接口（二选一使用），可灵活适配不同规格的液晶屏，**支持32英寸及以下尺寸，分辨率最高达1920*1080@60Hz。音频系统：集成模拟音频功放，**输出功率2x3W (4Ω)，满足一般外放需求。供电与操控：标准12V供电，配备完善的按键接口（POWER/MENU/SOURCE/LEFT/RIGHT）及红绿双色状态指示灯。应用场景：适用于需要多种信号源输入的传统显示器、一体机、工控显示设备等。代表型号：JX_M10_LED核心特点：采用国产显示芯片，主打高性价比与高集成度。支持VGA和HDMI 1.3输入。特色功能：板载背光升压驱动电路，最高输出可达68V，可直接驱动高压LED灯条，简化了外部电源设计，特别适合LED背光显示屏。显示输出：仅支持LVDS接口输出，**分辨率1920*1080。出厂默认屏电压为5V，可通过跳帽选择3.3V或12V。应用场景：对成本敏感且采用LED背光的显示器、广告机、信息发布屏等。系列二：Type-C与EDP高端驱动板系列此系列产品聚焦现代便携设备连接与高清显示需求，集成Type-C一线通功能，是面向高端商务、医疗、设计等领域的解决方案。代表型号：JX_RK8555T_TYPE-C_V1.0核心特点：采用Realtek双芯片双系统处理架构，定位中高端。支持双屏同显/异显功能。接口革命：提供两个Type-C接口和一个HDMI接口。Type-C支持盲插、PD协议供电（5-20V宽压输入）并可为连接设备进行反向充电，极大简化了笔记本、手机（如M1/M2 Mac）等设备的连接。强大兼容：宣称兼容Windows, Mac, Android, Chrome OS, Linux系统，以及Switch、PS4等游戏设备，并支持USB鼠标键盘扩展。显示输出：配备两个EDP输出接口，最高支持2K（2560x1440）分辨率，适用于高精度显示需求。应用场景：高端便携显示器、金融交易终端、医疗诊断显示、专业设计绘图屏、多屏办公系统。代表型号：JX-RK55THA_V1.0核心特点：高端EDP高清方案，接口丰富，功能全面。同样支持Type-C一线通、双盲插及PD反向充电。输入接口：配备HDMI 1.4、两个Type-C以及一个可用于键鼠扩展的USB口，满足多设备连接。显示性能：支持高刷新率与高分辨率，包括1920x1080@144Hz和2560x1440@60Hz，画面流畅细腻。输出接口：提供一个1080P EDP接口（兼容40Pin触摸屏）和一个2K EDP接口，适配性强。应用场景：电竞便携屏、专业视频剪辑监看屏、高端商业展示、科研仪器显示终端。代表型号：JX_RK25A_TC_V1.0核心特点：Realtek单芯片Type-C解决方案，在成本与功能间取得平衡。支持HDMI和Type-C输入。功能明确：Type-C仅支持一线通显示和供电，不支持反向充电，配置更为简洁。同时支持USB键鼠或触摸屏操作（二选一）。显示输出：采用LVDS信号输出，最高支持1080P分辨率。供电灵活：输入电压为5-12V，其实际驱动能力取决于Type-C电源的供电能力。应用场景：Type-C接口普及型显示器、笔记本扩展屏、智能会议平板、教育一体机。系列三：经济型HDMI/LVDS驱动板系列此系列产品专注于最核心的显示转换功能，以极简的设计和突出的性价比满足基础市场需求。代表型号：JX_RK55H_V0.4核心特点：单HDMI 1.4输入，Realtek芯片方案，系统简洁可靠。显示输出：支持8/10位LVDS屏，分辨率支持1920*1080及1920*540等条形屏规格，适用于横屏和竖屏显示。功能精简：保留必要的音频功放（2x3W）、背光控制、按键接口和屏电压选择功能，无冗余设计。应用场景：安防监控显示器、楼宇广告屏、自助终端显示模块、基础款电视板卡。二、 产品共同优势与设计理念高兼容性与适配性：产品支持广泛的输入信号格式（480i/p至1080p/2K），并通过LVDS/EDP双接口或屏电压跳帽（3.3V/5V/12V）设计，能够适配市场上绝大多数32英寸及以下的液晶面板。可靠的电气性能：工作温度范围宽（通常-20℃至75℃），仓储温度达-40℃至85℃，工作湿度40%-95%，确保了产品在苛刻环境下的稳定运行。完善的用户交互：标准化的按键功能定义（电源、菜单、信源、音量/方向调节）和红绿双色指示灯设计，便于终端产品集成与用户使用。严谨的生产与使用规范：所有规格书均强调防静电、正确供电、完整系统测试等注意事项，体现了公司对产品品质和客户负责的态度。灵活的客制化支持：从规格书备注可以看出，公司支持产品与客户系统联调测试，并根据实际产品进行调整，具备一定的定制化服务能力。三、 总结深圳市晶心石英技术有限公司通过其清晰的产品线规划，覆盖了从经济型到高端型、从传统接口到现代Type-C一线通、从LVDS到EDP输出的全方位显示驱动板市场。其产品以Realtek和国产芯片双技术路线为支撑，以高画质、高可靠性、高集成度为核心竞争力，能够快速响应不同行业、不同预算、不同功能需求的客户项目。无论是需要多功能集成的商业显示、追求**连接体验的便携高端屏，还是注重成本控制的行业应用，晶心石英都能提供相匹配的驱动板解决方案。公司持续致力于显示驱动技术的创新与应用拓展，旨在与客户及产业链伙伴共同成长，推动显示技术的普及与进步。

JX-VGA-1-TO-4-MAINVGA1进4出视频分配器 工控VGA分配器机芯板 ★   JX-VGA-1-TO-4-MAIN★   工控VGA分配器★   VGA视频分配器/矩阵★   VGA1进4出视频分配器方案★   输出4/8路VGA(**可扩展32-108路)★   同时环出四/八路VGA信号支持扩展1080p分辨率 主要技术参数 输入1路VGA最高支持1920*1080输出4/8路VGA(**可扩展32-108路)最高支持1920*1080 JX-VGA-1-TO-4-MAIN工控VGA分配器VGA视频分配器/矩阵VGA1进4出视频分配器方案输出4/8路VGA(**可扩展32-108路)同时环出四/八路VGA信号支持扩展1080p分辨率   JX-4-1KVM-V1.0 HDMI 4进1出集线办公监控主板 性能简介该产品致力为公司、工厂集线办公提供监控方案，采用单芯片处理IC，具有系统成熟稳定等特点。该方案实现一人看管多台电脑，及监控多个设备，办公场所，节省了人力，保护了生命财产及运营成本，主要用途：公司，工厂，农场，医院，矿场，驾校等场所。 JX-4-1KVM-V1.0DC5V供电集线办公监控主板4进1出HDMI信号监控方案支持usb：读取支持鼠标键盘支持按键操作 支持遥控4路HDMI输入 1路HDMI输出 输入输出分辨率1920x1080PX 60Hz 主要技术参数HDMI输入11080p@60HzHDMI输入21080p@60HzHDMI输入21080p@60HzHDMI输入21080p@60HzHDMI   输出1080p@60Hz  JX-HDMI4X1-SPLITTERHDMI信号4进1出视频分割器 工控分割器主板 功能简介：HDMI四进一出视频分割器支持四路HDMI同时输入到一路HDMI输出画面，输入画面可以单独显示在输出画面也可以和其他输入组合起来输出。输入通道可切换选择。采用国内知名厂商芯片设计,具有画质好，系统稳定等特点，主要用于，酒店，K吧，餐厅，酒吧，地铁，门卫监控，诊所，机场，军事单兵组监控调度，游轮等场合 产品主要功能特点如下：★支持1路HDMI1.4输入；★支持4路HDMI1.4输出；★输入/输出支持最高分辨率1080P@60Hz（1920x1080P）；4K@30Hz待开发；★支持HDMI音频输入输出；★ 支持按键及红外切换画面组合方式；★支持掉电记忆保存设置；★支持5种画面组合方式； ★支持边缘屏蔽技术； JX-HDMI4X1-SPLITTER4进1工控视频分割器主板方案支持1路HDMI1.4输入 支持4路HDMI1.4输出支持HDMI音频输入输出 支持按键及红外切换画面组合方式支持掉电记忆保存设置 支持5种画面组合方式 支持边缘屏蔽技术 输入/输出支持最高分辨率1080P@60Hz（1920x1080P）；4K@30Hz待开发；  JX-HDMI1X4-SPLICER视频拼接器 1进4出HDMI视频拼接器1路HDMI信源分割4个显示单元多屏拼接驱动板 功能简介4路HDMI视频拼接器，支持1路HDMI输入，4路HDMI输出，采用国内知名厂商芯片设计，主要功能是将1路高清信号源，分割成4个显示单元，经图像处理，拼接成全屏图像后从4个HDMI口输出，实现多屏拼接。主要用用于，酒店，K吧，餐厅，酒吧，地铁，门卫监控，诊所，机场，军事单兵组监控调度，游轮等场合 产品主要功能特点如下：★支持1路HDMI1.4输入；★支持四路HDMI1.4输出；★输入支持最高分辨率4K@30Hz（可定制3840x2160P但会产生费用）★支持HDMI音频输入输出；★ 支持按键1键切换拼接模式；★ 支持掉电记忆保存设置；★ 支持9种拼接模式； ★支持边缘屏蔽技术；★输入输出接口自动识别EDID★支持HDMI1.4输入时3D信号自动识别，并自动切换； JX-HDMI1X4-SPLICER1进4出HDMI视频拼接器方案1路HDMI信源分割4个显示单元支持9种拼接模式 1键切换拼接模式支持边缘屏蔽技术 输入输出接口自动识别EDID输入支持最高分辨率4K@30Hz（可定制3840x2160P但会产生费用）     JX-HDMI4KX4_4K视频分配器主板HDMI信号1进4出4K分配器主板1路HDMI信源分割成四个显示单元并环出 ★JX-HDMI4KX4★4K工控分配器主板方案★1路HDMI信源分割成四个显示单元分别环出★支持Android、arm、x86和工控主板的分配使用场景★HDMI信号输入/环出输出支持1920*1080PX 最高支持4K@30Hz★用于多人会议，医疗手术，工厂测试，监控，地图，高铁，公交物流，餐饮等领域 功能简介:该产品针对分屏器方案，支持Android、arm、x86和工控主板的分配使用场景，应用于 一台主机支持多套显示设备，节省成本。主要用于多人会议，医疗手术，工厂测试，监控，地图，高铁，公交物流，餐饮等领域。  JX-HDMI4KX44K工控分配器主板方案1路HDMI信源分割成四个显示单元分别环出支持Android、arm、x86和工控主板的分配使用场景HDMI信号输入/环出输出支持1920*1080PX 最高支持4K@30Hz用于多人会议，医疗手术，工厂测试，监控，地图，高铁，公交物流，餐饮等领域
